엘렉트리휴갈펌프

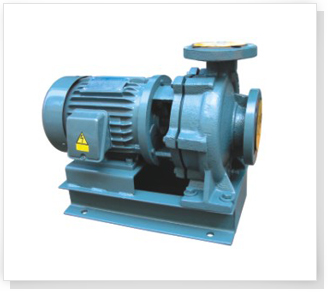

엘렉트리휴갈펌프(Electri Fugal Pump) SJPE-TYPE

이미지명

심볼 및 마크

이미지명

적용분야

  • 보일러보급수용, 상수도용, 배수용, 냉.난방순환용

  • 유수송용, 살수용, 정수기용, 공업용수용, 토목공사용

  • 농업관계용, 양식장용, 해수이송용

주요특징

  • 직결형이므로 중량이 가볍습니다.

  • 운반, 설치, 작동이 가능합니다.

  • 좁은 장소에서도 설치가 가능합니다.

  • 소형이므로 진동이 적고 취급이 간편합니다.

기본사항

사양 / 형식 SJPE
최대토출량(MAX CAPACITY) 2.5㎥/min
최대전양정(MAX HEAD) 129m
사용온도(TEMPERATURE) 최대 90 ℃
회전수(REVOLTION) 3450rpm & 1750rpm
플랜지(FLANGE STANDARD) RF형(KS B 1511, 10kg/c㎡)

표준사양

[MOTOR : 4P]

형식 MOTOR(HP) 유량(㎥/min) 양정(m) 유량(㎥/min) 양정(m) M/seal 규격
SJPE 50 X 40 - 160 2 0.2 13 0.3 11 Ø25
SJPE 50 X 40 - 200 3 20 17
SJPE 50 X 40 - 250 5 30 26
SJPE 65 X 50 - 160 3 0.4 14 0.6 17 Ø25
SJPE 65 X 50 - 200 5 20 17
SJPE 65 X 50 - 250 7.5 31 26
SJPE 80 X 65 - 200 7.5 0.7 19 1.1 15 Ø25
SJPE 80 X 65 - 250 15 31 26 Ø35
SJPE 80 X 65 - 315 20 47 35

(회전수 : 1750rpm, 싸이클 : 60Hz)

[MOTOR : 2P]

형식 MOTOR(HP) 유량(㎥/min) 양정(m) 유량(㎥/min) 양정(m) M/seal 규격
SJPE 50 X 40 - 160 7.5 0.25 38 0.35 28 Ø25
SJPE 50 X 40 - 200 10 0.25 60 0.35 50 Ø25
SJPE 65 X 50 - 160 15 0.45 43 0.65 35 Ø25
SJPE 65 X 50 - 200 25 0.45 69 0.65 61 Ø25
SJPE 80 X 65 - 200 40 0.80 71 1.20 60 Ø25

(회전수 : 3450rpm, 싸이클 : 60Hz)
