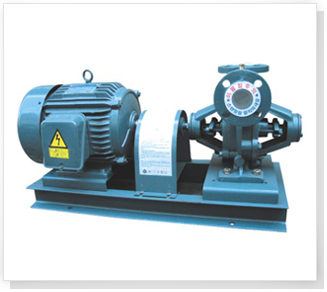

웨스코펌프(Westco Pump) SJW-TYPE

이미지명

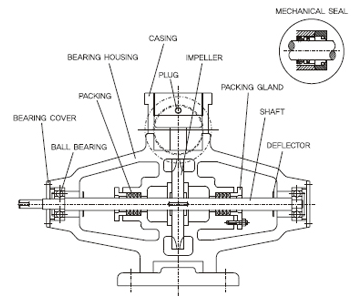

단면구조

이미지명

적용분야

  • 보일러보급수용, 고지대 및 고층건물용, 간이상수도용

  • 소화전 및 스프링쿨러 층압용, 급수용, 분수용, 과수원용

  • 일반화학약액용, 석유화학공업용

주요특징

  • 컴퓨터에 의한 고효율, 고성능 설계를 실현하였습니다.

  • 적은 수량으로 높은 양정을 필요로 하는 경우에 사용됩니다.

  • 임펠러의 재질이 청동으로 설계되어 부식이 없습니다.

  • 설치, 점검, 수리 및 보수가 용이하고, 고장률이 없습니다.

  • 최소의 동력으로 최고의 압력을 유지하므로, 운전비용이 적습니다. 볼베어링에는 급유가 필요 없습니다.

  • 대체 가능한 임펠러와 모든 부품들은 규격화 되어 있어 유지비용이 절감됩니다.

심볼 및 마크

이미지명

펌프재질

부품명 기본재질(STANDARD)
케이싱(CASING) 회주철 GC200
임펠러(IMPELLER) 청동주물 CAC406
주축(SHAFT) 탄소강재 SM45C
베드(BED) 압연강재 SS400
축봉장치(SEALING) 패킹&메커니컬씰

(특수재질은 본사로 문의 바랍니다.)

이미지명

원리

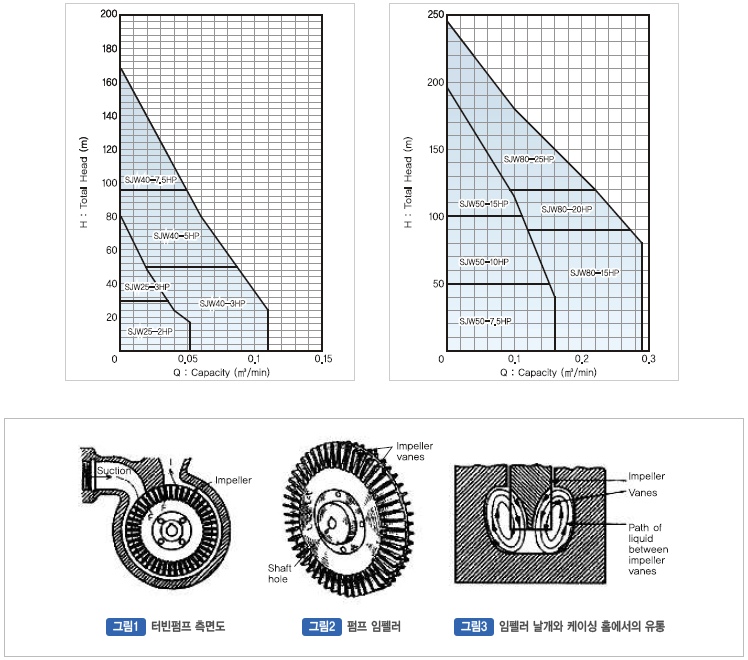

  • WESTCO Pump의 원리는 임펠러 외륜에 이중 날개 (vane)를 절살하여 유체가 Casing 내의 홈(channel)에 따라 회전하며 이를 임펠러가 한바퀴 회전하여 고에너지를 가지고 토출구로 토출됩니다. 이때 vane에 유입된 유체는 내륜에서 외륜까지 가는동안 에너지가 부가됩니다. 이는 원주방향으로 진행하면서 나사선 모양의 유동을 가지게 되고 그 결과 유체가 흡입구에서 토출구까지 이동하면서 임펠러 날개에 의해 여러번 출격을 받아 에너지가 부가되며 이때 고압을 얻게 되는 원리입니다.

구조

  • Casing 내에 유입된 유체가 자연 흐름으로 임펠러의 첫 부분에 마찰을 일으켜 회전하면 고속으로 회전되는 임펠러와 부딪혀 반대 토출구족으로 뿌려지게 됩니다. 이와같은 운동이 반복되면서 펌프 작동이 되는 것으로써, 구조가 간단하며, 수리보수가 편리하고, 또한 회전방향에 의해 PumpingOl 되므로 누구나 운전이 가능합니다.

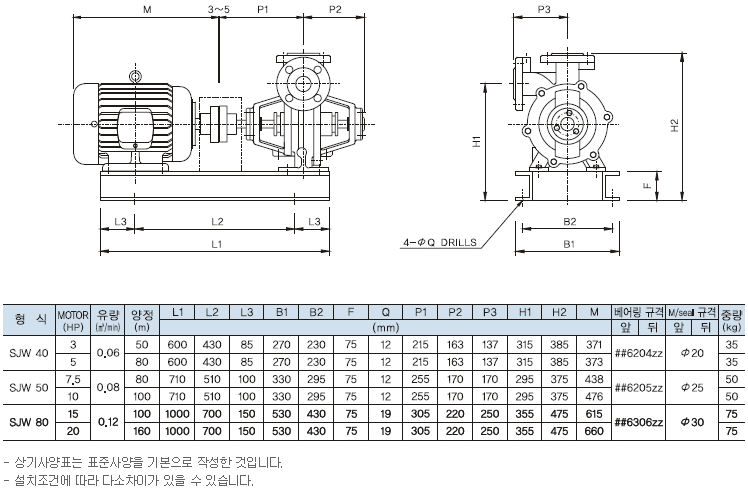

표준사양 및 외형치수

이미지명
