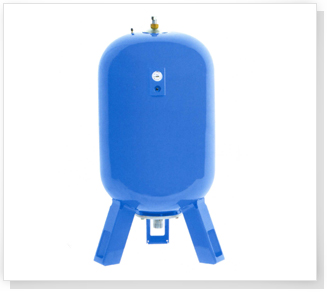

압력탱크

급수용 팽창탱크

이미지명

급수용 팽창탱크의 선정

급수용 팽창탱크의 용량은 펌프의 유량과 최대가동횟수 및 운전압력조건 등을 감안하여 선정하며, 압력은 체절압력을 기준으로 선정한다.

  • 유효 용량(VESP)을 선정

Vesp = 16.5 x Q/n

Q : 급수용 팽창탱크의 유량(LPM)
n : 시간당 펌프의 기동횟수(회/hr)

전동기출력(HP) 5HP이하 7.5~10HP 15~30HP 40~75HP
기동빈도(회/시간) 30이하 20이하 12이하 8이하
  • 급수용 팽창탱크의 성능곡선에서 펌프기동(Cut-in) 정지(Cut-off) 압력을 정하여 유효용량계수 (Z)를 구한다.

Z = Pi + 1.033 / Pf+ 1.033

- Z (유효용량계수) = (주어진 펌프의 기동/정지 압력조건하에서 압력탱크 전체용량에 대한 유효사용율의 비율)
- P (펌프기동압력) = (정수두 또는 실양정 + 배관압력 - 손실 + 기구의 필요 압력)
- Pf(펌프정지압력) = (일반적으로 Pi + 1.0~2.0kg/㎠G)

  • VESP와 Z로부터 탱크용량(VT)을 구한다.

  • 급수압력병크용량 VT = VESP/Z

제품의 구성

운전을 개시하면 급수용 팽창탱크가 가동되어 압력탱크에 물을 채우게 되고 탱크 내부의 압력이 증가하면서 축압(蓄壓)이 완료되면 급수용 팽창탱크는 정지한다.

급수를 사용하기 시작하면 압력 탱크내에 축압되어있던 물이 공급되면서 탱크 내부의 압력은 점차 내려간다. 이때 급수용 팽창탱크는 인버터 운전을 시작한다.

급수요구량이 작거나 사용을 중지하면 급수용 팽창탱크가 계속 운전되면서 압력탱크로 급수가 공급되고 설정압에 이르면 15초후 급수용 팽창탱크는 정지한다.

압력탱크가 없을때의 문제점

이미지명

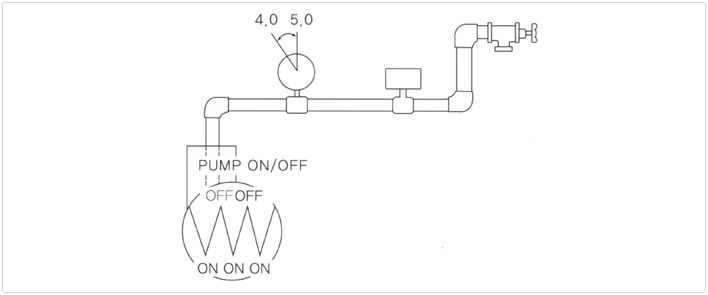

물은 비압축성 유체이기 때문에 일정한 체적 공간내에서 아주 소량의 물이 빠져나가거나 들어와도 압력은 급속히 감소 또는 증가하게 된다. 급수가압방식(Booster Pumping)에 있어서 급수압력탱크가 없거나 용량이 부족하면 급수량의 변화에 따라 펌프의 기동/정지가 빈번하게(Short Cycling 현상) 일어나고 압력스위치, 릴레이, 전자개폐기 등 계장부품의 잦은 고장, 펌프 모타의 과부하에 의한 소손등의 심각한 문제를 초래하며 짧은 시간내에 시스템 전체가 작동불능으로 된다.

구성도

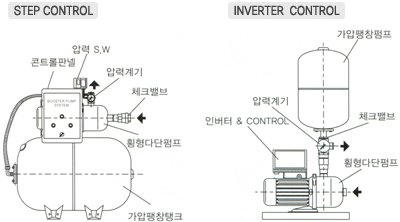

  • STAINLESS STEEL HORIZONTAL MULTI STAGE PUMP

이미지명

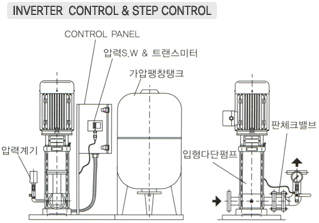

  • STAINLESS STEEL VERTICAL MULTI STAGE PUMP

이미지명

가압팽창탱크 선정계산 순서

  • 난방배관 방식을 결정합니다. 고층부, 저층부의 구획 및 열교환기의 ZONING난방공급 배관(상향공급, 하향공급)의 결정

  • 압력탱크의 설치위치를 선정합니다. 배관 각 부분에 있어서 정수두 압력 파악 및 보급수 압력이 가능한지를 검토

  • 배관 설계 기준을 파악합니다. 난방중지시 또는 보급수의 최저온도 순환펌프의 양정 및 위치 배관의 최고 사용압력 한계

  • 배관 시스템의 보유 수량을 계산합니다.

  • 팽창 수량을 계산합니다.

  • 압력탱크의 사용압력 조건을 선정합니다. - 압력탱크의 초압, 허용 압력 증가, 압력탱크의 종압

  • 유효 팽창 계수를 계산합니다.

  • 압력탱크의 용량계산 및 모델을 선정합니다. - 유효팽창량, 압력탱크 용량

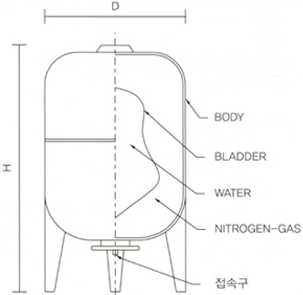

가압팽창탱크 구조&규격, 기본사항

이미지명
용량 규격DXH(mm) 접속구(mm)
8 220 X 320 25
20 260 X 430 25
60 365 X 730 25
110 460 X 950 25
200 585 X 1215 32
300 640 X 1390 32
500 750 X 1550 32
750 800 X 1965 50
1000 800 X 2465 50

기본압력 : 1.5 ~ 2.5BAR
최대압력 : 16BAR
사용온도 : -10℃ ~ 100℃
