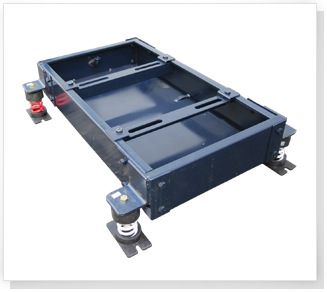

펌프방진베이스

펌프방진베이스

이미지명
이미지명

제품의 특성

개방형 방진 스프링 마운트는 LEVELING BOLT가 조립되어 수평조절이 용이하며, 수직좌우에 대한 진동을 고려하여 부가하중식에 사용하면 스프링의 작동이 외부와 접촉이 없어 높은 효율의 방진효과를 얻을 수 있다.
상하부 네오프렌 고무 캡속에 STEEL PLATE을 내장시켜 부식과 마찰을 방지하도록 되어 있다.

  • 운전시 기계적인 마찰이나 장비의 결함에서 발생되는 진동의 진폭을 줄이고자 관성베이스를 사용하므로 진폭을 줄이고 진동을 흡수한다.

  • 장비의 주기적인 또는 급격한 부하변동시 발생되는 흔들림을 정상적인 상태로 계속 유지시켜 높은 효율을 얻을 수 있다.

  • 베이스는 철제로 제작되며 장비중량에 견딜 수 있는 충분한 강성을 지니고 있다.

  • 베이스 내부는 부가하중을 주기위해 콘크리트를 타설하며 그 중량은 장비 중량의 1~3배정도이다.

  • 펌프의 흡입측 엘보우의 SUPPORT가 가대 안쪽에 위치하도록 제작한다.

  • 바닥 철판은 CONCRETE 타설시 새어 나가지 않도록 제작한다.

  • 각 배관에는 RUBBER FLEXIBLE CONNECTER를 사용하여 배관 진동 및 소음을 차단하여야 한다.

제품의 구성

  • 스프링

  • LEVELING BOLT

  • SETTING BOLT

  • STEEL PLATE(상하부 캡)

  • 네오프렌 패드

  • 와셔

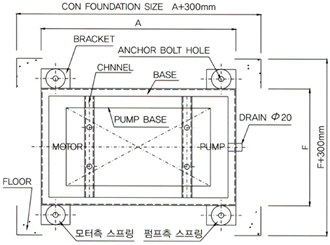

방진가대 평면도

이미지명

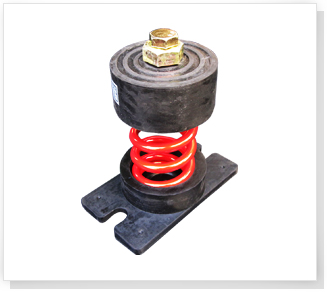

스프링 상세도

펌프 방진가대 설치법

  • 기초 콘크리트에 방진가대를 안착시킨다.

  • 기초 콘크리트에 스프링 마운트를 교착시킨다.

  • 스프링 마운트 부가 하중을 받지 않도록 기초 콘크리트와 방진가대 사이에 임시 지지대를 설치한다(각목 등 기타 지지대)

  • 방진가대 위에 장비를 안착시킨 후 앵카볼트를 결합한다.

  • 콘크리트를 타설한다.

  • 콘크리트가 완전히 양생된 후 설치하고자 하는 장비가 펌프인 경우 후렉시블 콘텍타를 이용하여 배관한다.

  • 배관이 끝난 후 임시 지지대를 제거하고 스프링 마운트로서 수평을 조정한다.

다단 펌프 설치도 예시

이미지명

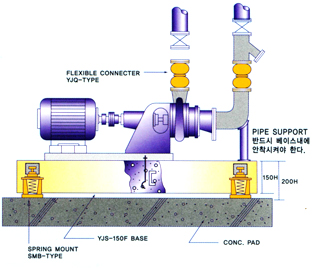

단단 펌프 설치도 예시

이미지명

방진가대 설치시 유의사항

  • 순환펌프(단단 볼트류) 일 경우 SUCTION측 ELBOW SUPPORT를 반드시 방진가대위에 지지해야 하고, 양흡입 펌프일 경우에는 SUCTION 및 DISCHARGE 양쪽 모두 방진가대 위에 지지되어야 한다.

  • 펌프에 연결되는 배관에 상부 라인은 스프링 행거로써 지지되어야 한다.

  • 제품 사이즈는 구매자의 자료에 따라 당사에서 선정하여 드립니다.

  • 제품 사이즈는 설치하는 공간에 따라 임의 변경될 수 있으므로 당사에 문의 바랍니다.
