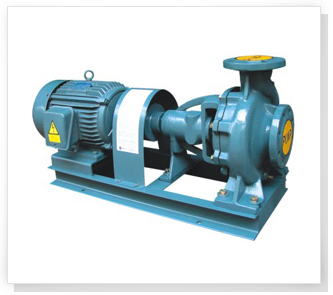

편흡입 벌루트 펌프(Single Suction Volute Pump) SJSVS-TYPE

이미지명

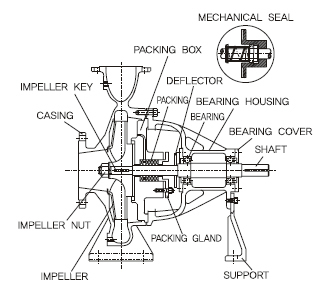

단면구조

이미지명

적용분야

  • 아파트 및 빌딩, 건물의 냉각수, 냉.온수 순환용

  • 일반공업용, 농업용, 토목공사용, 경부하용

  • 냉 온수순환용, 빌딩처리수용, 농수용, 위생용, 선반용

  • 드레인용, 공기조화용, 스프레이용, 냉각용

  • 관개용수용, 각종플랜트용

주요특징

  • 삼정펌프 SVS형은 ISO 2858, KSB 7501, JISB 8313 규격에 의하여 종류 및 치수가 규격화되어 있어 어떠한 사양에서도 최고의 효율을 내는 경제적인 펌프입니다.

  • 토출구경이 중앙상부에 위치하여 배관하중에 대한 안전성과 펌프 가동시 균형이 유지됩니다. 분해 조립이 용이하고 설치 작업이 간편합니다.

  • 고효율 설계로 제작되었습니다.

편흡입 벌루프 펌프

  • 원심펌프에 있어서 안내깃이 없는것을 말하며, 이 형식의 펌프는 중.저양정에 적합하며, 이때 고효율을 얻을 수 있으므로 사용 범위가 광범 위하며 범용펌프의 대부분이 이 형식에 속하며 용도, 액질등에 따라 여러가지 구조가 재질의 것이 제작되고 있고, 축방향 수평흡입하고 연직상 방향 토출하며, 회전체는 볼베이링에 의해 지지되고, 그랜드 패킹, 기계적 썰에 의해 축봉됩니다.

축봉장치

  • 밀폐 되어 있는 용기의 접합면에서 내용물이 새지않게, 펌프의 고정부와 회전부사이의 틈에 누수를 막는 장치입니다.

 패킹 형식(PACKING TYPE)

고정부 케이싱과 회전부 임펠러 때문에 생기는 불가피한 누수를 막기위해 패킹상자에 패킹을 채워 누르개를 조임으로서 누수를 줄이는 형식입니다.

 메커니컬 씰 형식(MECHANICAL SEAL TYPE)

기계적 장치로 고정부와 회전부의 완전 축 밀봉을 실현시키므로써 누수를 방지하고, 마찰저항이 줄어 주축의 마모와 동력손실을 줄일 수 있습니다. 초기설비비는 높지만, 운전관리비가 저렴합니다.

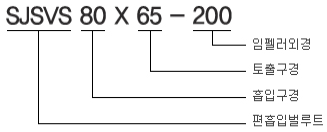

심볼 및 마크

이미지명

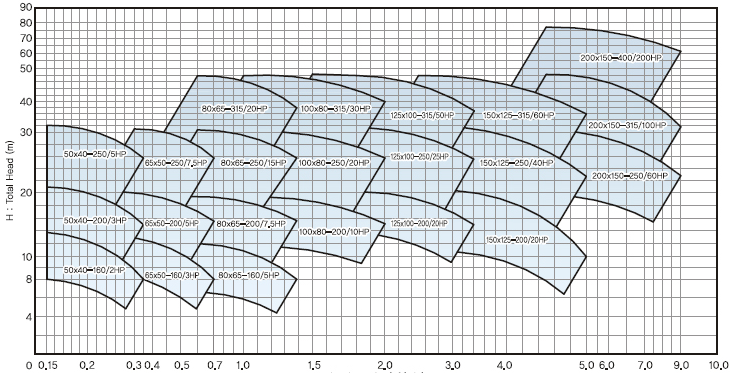

펌프재질

부품명 기본재질(STANDARD)
케이싱(CASING) 회주철 GC200
임펠러(IMPELLER) 회주철 GC200
주축(SHAFT) 탄소강재 SM45C
베어링하우징(BEARING HOUSING) 회주철 GC200
축봉장치(SEALING) 패킹&메커니컬씰

(특수재질은 본사로 문의 바랍니다.)

이미지명

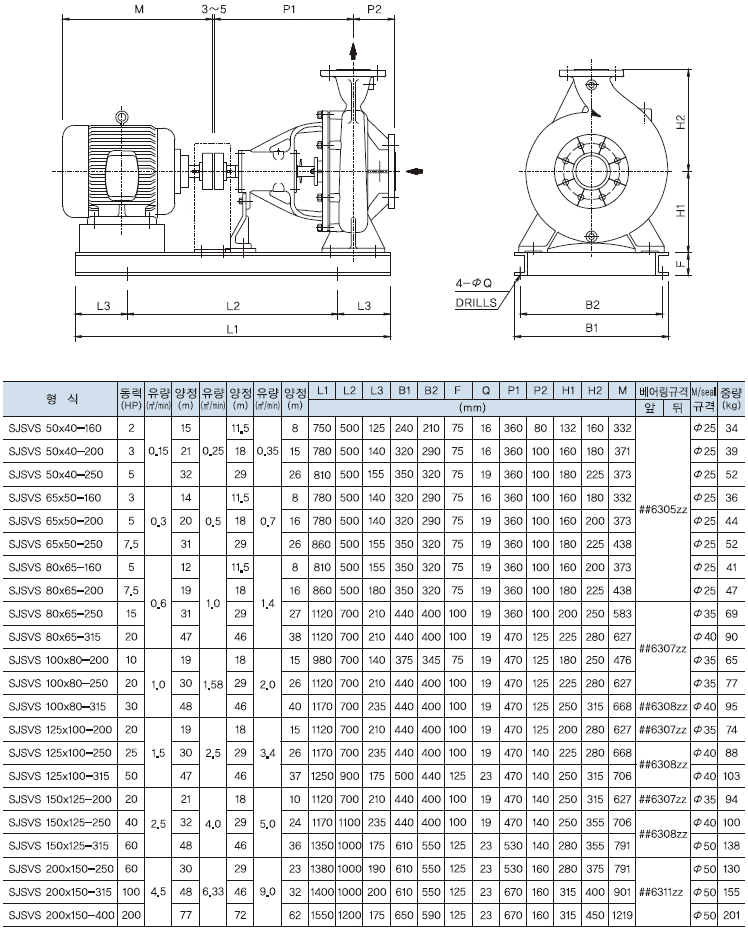

표준사양 및 외형치수
