다단(터빈)벌루프펌프

SJD형 다단(터빈)벌루트펌프(Multi Stage Volute Pump) SJD-TYPE

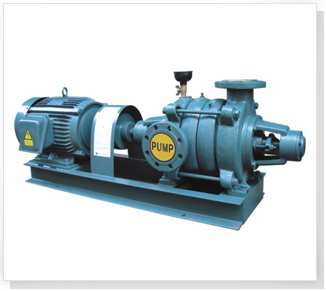

이미지명

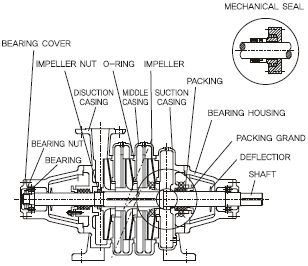

단면구조

이미지명

적용분야

  • 소화전 및 스프링쿨러용, 상수도용, 보일러보급수용

  • 취수용, 송수용, 배수용, 가압용, 급수용, 양수배수용

  • 소화전 및 스프링쿨러용, 상수도용, 보일러보급수용

  • 관개용수용

주요특징

  • 임펠라의 정밀한 설계 및 가공으로 효율이 좋습니다.

  • 펌프 사양에 적합하게 설계되었기 때문에 과부하현상이 없습니다.

  • 기술적으로 가능한 범위는 볼베어링으로 되어 있으므로 급유가 필요없고 보수가 용이합니다.

  • 압력을 받는 흡입케이싱, 중간케이싱, 토출케이싱은 표준재질을 회주철 (GC200)로 하여 충분한 강도를 주었으며 각각의 케이싱은 O-Ring으로 밀봉되어 있습니다.

  • 축봉장치는 용도에 따라 PACKING 또는 MECHANICAL SEAL방식을 선택할 수 있습니다.

다단벌루프 펌프

  • 회전차와 윤절형 케이싱을 직렬로 복수조합시켜 구성하고 고압을 발생합니다.

  • 회전차 단수가 증가할수록 구성부품의 수가 많아지지만 각 단 모두 동일한 부품이 조합되기 때문에 조립이 용이

  • 회전체는 양단에 위치한 베어링으로 지지되며 고압이 될수록 크게되는 축 스러스트는 벨런스 홀 방식에 의거 축 스러스트를 완전히 벨런스 시키는 구조로 되어 있습니다.

펌프재질

부품명 기본재질(STANDARD)
케이싱(CASING) 회주철 GC200
임펠러(IMPELLER) 회주철 GC200
주축(SHAFT) 탄소강재 SM45C
베어링하우징(BEARING HOUSING) 회주철 GC200
축봉장치(SEALING) 패킹&메커니컬씰

(특수재질은 본사로 문의 바랍니다.)

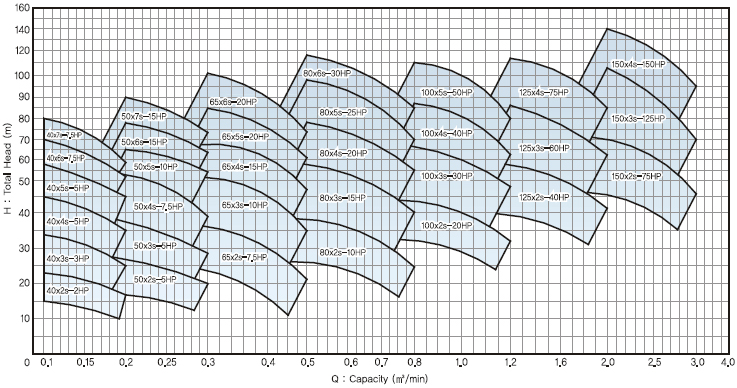

심볼 및 마크

이미지명
이미지명

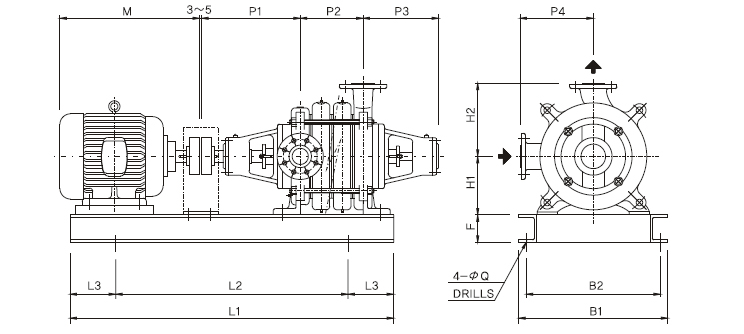

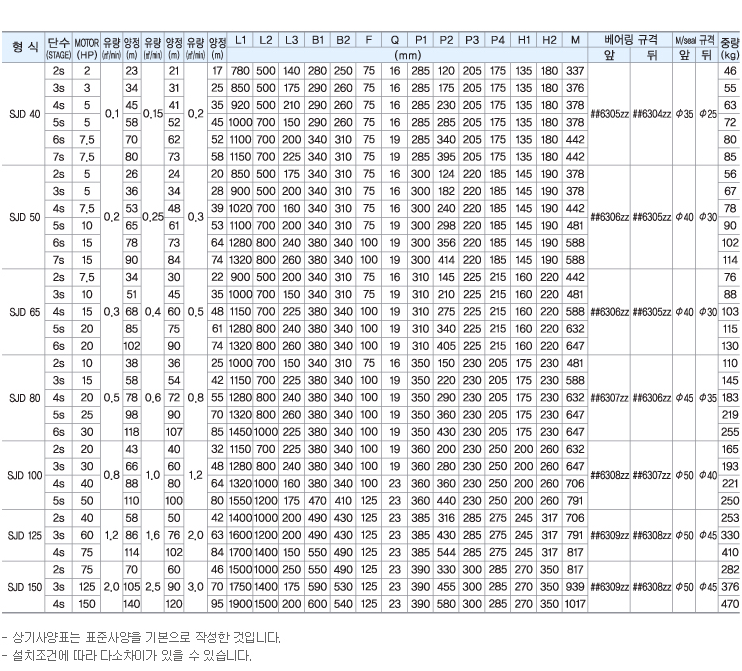

표준사양 및 외형치수

이미지명
이미지명
