오배수패키지

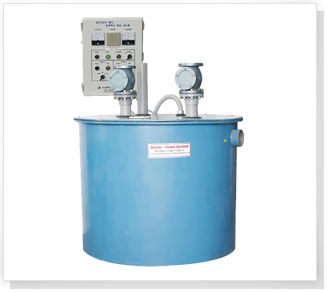

HANDY-핸디 듀프렉스

이미지명

탱크의 사양

용량 400ℓ
높이 800
외경 800
토출구경 50(75)
흡입구 PCV100
펌프구경 선택
유량 선택
양정 선택
배전반 본사제작
펌프 삼정
이미지명

탱크의 사양

용량 700ℓ
높이 900
외경 1,000
토출구경 50(75)
흡입구 PCV100
펌프구경 선택
유량 선택
양정 선택
배전반 본사제작
펌프 삼정

주요특징

  • 패키지 시스템으로 설치가 간편합니다.

  • 모든 제품 통은 FRP재질로 제작

  • 펌프 2대 장착 1대는 예비로 사용

  • 배관 파이프 및 부품은 PVC외 청동(스텐레스배관은 주문사항)

  • 다량의 내용물 유입시 2대 동시 작동

  • 배수 오수 수중 펌프는 국내산으로 장착(배전반 포함)

  • 패키지로 되어있어 설치가 간편 합니다.

적용분야

  • 건물의 지하 집수정, 자연배수가 되지 않는 건물 현장

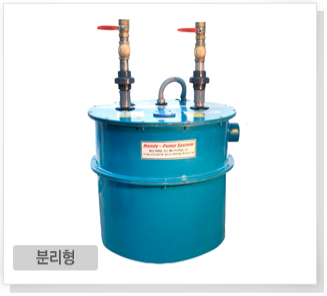

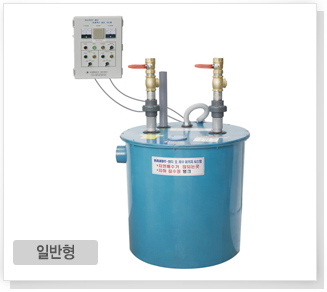

HANDY-핸디 듀프렉스

이미지명

탱크의 사양

용량 2000ℓ
높이 1,100
외경 1,500
토출구경 75(50)
흡입구 PCV100
펌프구경 선택
유량 선택
양정 선택
배전반 본사제작
펌프 삼정

주요특징

  • 탱크 용량이 대형이므로 대용량 펌프를 장착하여 다량의 오 배수를 빨리 처리 할 수 있습니다.

적용분야

  • 건물의 지하 집수정, 자연배수가 되지 않는 건물 현장

핸디 - 생산품목

모델명 넓이(mm) 높이(mm) 용량(ℓ)
HANDY-270 330 370 30
HANDY-400 430 470 70
HANDY-750 소형화장실 패키지 참조 140
HANDY-750W 300
HANDY-800 800 800 400
HANDY-1000 1000 900 700
HANDY-1200 1200 1000 1100
HANDY-1300 1300 1100 1500
HANDY-1500 1500 1100 2000
HANDY-1800 1800 1400 3500

핸디시리즈

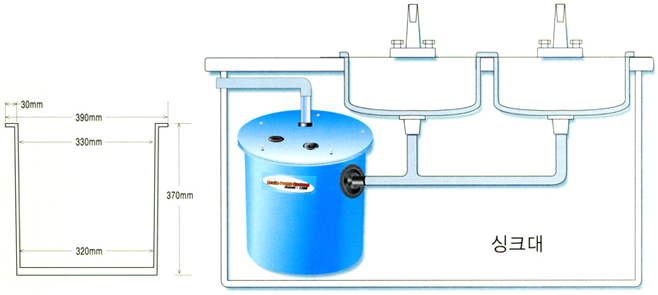

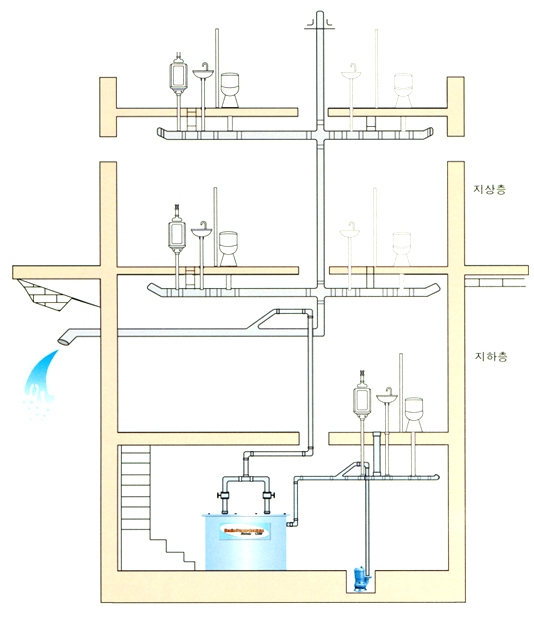

배수패키지 배관 참고 도면

이미지명
이미지명

배수펌프 패키지 - 펌프의 사양(220V, 380V/60Hz)

특성표

이미지명

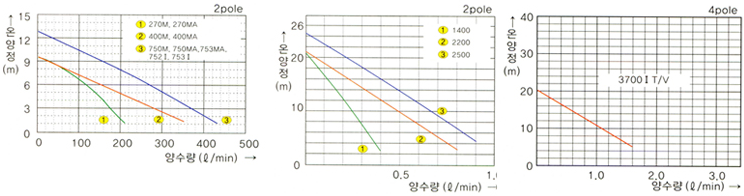

성능곡선도

이미지명

적용분야

  • 지하 집수정 오배수 이송

  • 하수처리 분뇨처리장의 오수 이송

  • 지하층 오수 배수 이송(화장실 분뇨)
