자흡식펌프

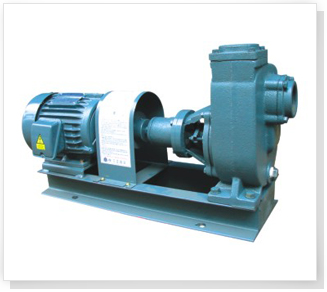

자흡식펌프(Self Priming Pump) SJSB-TYPE

이미지명

심볼 및 마크

이미지명

적용분야

  • 양수용, 정화조용, 지하조용, 배수용, 살수용, 식품화학용

  • 일반공업용, 급수차용, 해수용, 화학액용, 슬러지이송용

  • 관개수용, 농업용수용, 우수용

주요특징

  • 구조가 간단하며 분해조립이 용이하고 견고합니다.

  • 후드밸브가 필요없습니다.

  • 배관내에 물이 없어도 펌프에 들어있는 물만으로도 자흡이 가능합니다.

  • 흡입관의 기복이나 공기가 혼합되어 있는 액체도 양수가 가능합니다.

  • 유량이 많고 동력이 적게 소모됩니다.

기본사항

사양 / 형식 SJSB
최대토출량(MAX CAPACITY) 2.5㎥ /min
최대전양정(MAX HEAD) 30m
사용온도(TEMPERATURE) 최대 90 ℃
회전수(REVOLTION) 1750rpm(모터측에서 보면 커플링은 왼쪽 회전)
플랜지(FLANGE STANDARD) 나사형&플랜지(RF)형(KS B 1511, 10kg/c㎡)

표준사양

형식 MOTOR(HP) 유량(m) 양정(㎥/min) 베어링 규격 M/seal 규격 중량(kg)
SJSB 40 1 0.15 8 #6204 zz Ø20 34
SJSB 50 2 0.25 10 #6205 zz Ø25 40
SJSB 65 3 0.40 13 #6205 zz Ø25 50
SJSB 80 5 0.60 15 #6205 zz Ø25 58
SJSB 100 10 1.00 18 #6206 zz Ø30 80
SJSB 125 15 1.50 23 #6308 zz Ø40 110
SJSB 150 20 2.00 25 #6308 zz Ø40 210

(회전수 : 1750rpm, 싸이클 : 60Hz)
