오배수펌프

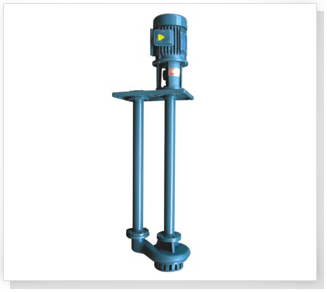

오.배수 입형펌프(Vertical Sump Pump) SJV-TYPE

이미지명

심볼 및 마크

이미지명

적용분야

  • 오수용, 배수용, 오물용, 정화조용, 응축수용

  • 화학공업용, 하수처리용, 폐수처리용

  • 식품폐기물처리장용, 슬러지이송용

주요특징

  • 구조가 간단하여 유지보수가 편리합니다.

  • 기둥길이가 0.4m~3m까지 다양해서 PIT 깊이에 따른 최적의 펌프선정이 가능합니다.

  • 베드의 진동을 극소화 하였습니다.

  • 파이프 길이가 길 경우에는 주축 중간에 메탈을 설치하여 진동이 전혀 없습니다.

  • 임펠러의 특수설계로 고형물이 막힐 염려가 없습니다.

기본사항

사양 / 형식 SJV
최대토출량(MAX CAPACITY) 2.5㎥/min
최대전양정(MAX HEAD) 25m
사용온도(TEMPERATURE) 최대 70 ℃
회전수(REVOLTION) 1750rpm
기장길이(COLUMN LENGTH) 0.4m ~ 3.0m

표준사양

형식 MOTOR(HP) 유량(㎥/min) 양정(m) 베어링규격 베어링규격
SJV 40 1 0.12 9 #6305 zz
SJV 50 1 0.23 6 #6305 zz
2 0.23 9 12 #6305 zz
SJV 65 2 0.35 6 9 #6305 zz
3 0.35 12 #6305 zz
SJV 80 2 0.55 6 #6306 zz
3 0.55 9 #6306 zz
5 0.55 12 #6306 zz
SJV 100 5 1.1 6 9 #6306 zz
7.5 1.1 12 #6306 zz
SJV 125 10 1.7 12 #6306 zz
SJV 150 10 2.5 12 #6306 zz
