오배수펌프

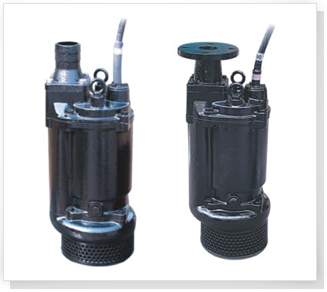

공사용 수중펌프(Filth Civil Engineering Works Use pump) SJTV-TYPE

이미지명

심볼 및 마크

이미지명

적용분야

  • 토목공사용, 배수용, 침출수용, 터널공사용, 상하수도용

  • 지하철공사용, 건축공사용, 집수조용...

주요특징

  • 내마모성이 탁월한 메커니컬씰을 사용했습니다.

  • 소용량에서 대용량까지 사용범위가 넓습니다.

  • 이동 및 설치가 매우 간편합니다.

  • 배수용으로 최적입니다.

  • 흙탕물이 함유된 토목공사용에 적합합니다.

  • 고양정용에는 압력부하를 최소로한 구조로 설계 했습니다.

기본사항

사양 / 형식 SJTV
최대토출량(MAX CAPACITY) 2.90㎥/min
최대전양정(MAX HEAD) 51m
사용온도(TEMPERATURE) 최대 50 ℃
회전수(REVOLTION) 3450rpm
플랜지(FLANGE STANDARD) 호스형&플랜지(FF)형(KS B 1511, 10kg/c㎡)

표준사양

형식 동력(HP) 양수량(㎥/min) 전양정(m) 총중량(kg)
SJTV 50 2 0.25 15 46
3 0.30 20 51
SJTV 80 2 0.50 8 46
3 0.60 10 51
5 0.50 20 85
7.5 0.60 25 92
SJTV 100 5 1.00 10 85
7.5 1.00 15 92
10 0.80 30 145
15 1.00 35 155
20 1.20 40 165
SJTV 150 10 1.60 15 145
15 1.70 20 155
20 2.40 20 165

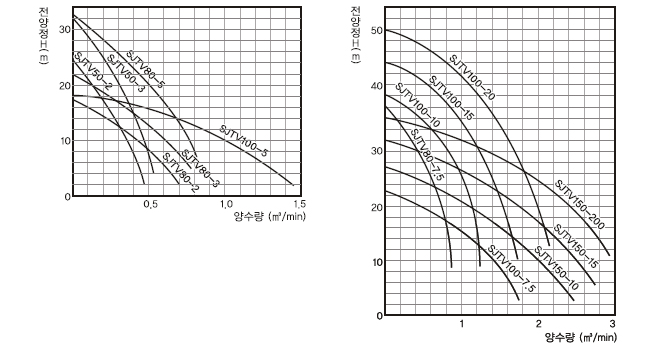

성능곡선도

이미지명
